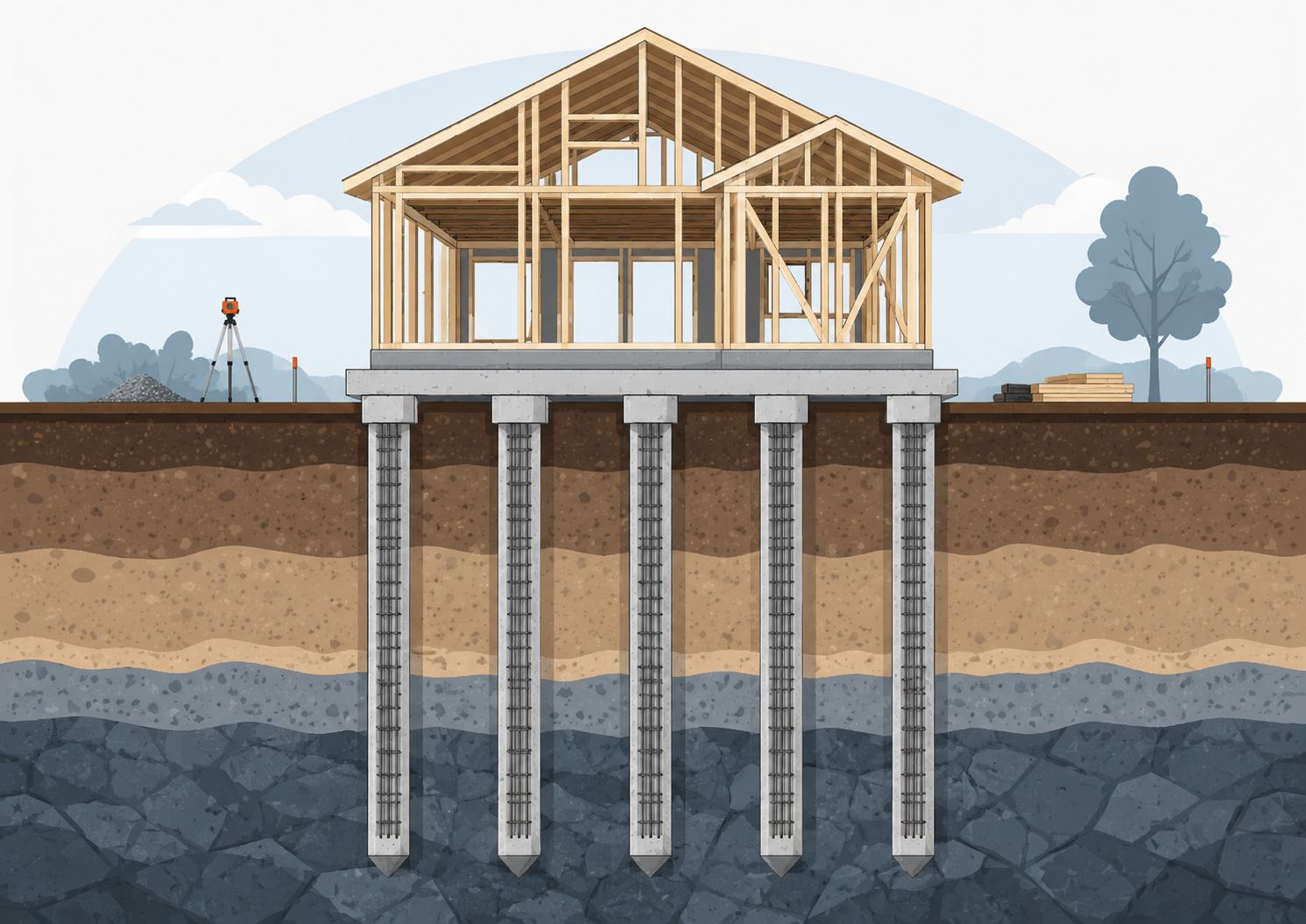

Железобетонные сваи под каркасный дом: как подготовить надежное основание

Для каркасного дома фундамент должен не просто выдерживать сравнительно небольшую массу здания, а стабильно передавать нагрузку на грунт и сохранять положение конструкции при сезонных изменениях почвы. Один из применяемых вариантов — основание из забивных железобетонных свай; особенности такого решения для деревянного строительства можно изучить на https://zabit-svai.ru/svai-pod-karkasnyj-dom/. Главный принцип выбора здесь прост: тип и параметры свай определяют не по одному только материалу стен, а по совокупности характеристик дома, грунта, рельефа и расположения несущих конструкций.

Сильная сторона забивной технологии состоит в том, что нагрузка может передаваться через слабые верхние слои грунта на более устойчивые слои ниже. При этом не требуется устраивать сплошной котлован или ждать набора прочности монолитным фундаментом непосредственно на участке. Однако преимущества свай раскрываются только при правильно рассчитанном свайном поле и корректном монтаже.

Почему ЖБ сваи применяют под каркасные дома

Каркасное здание отличается от тяжелого каменного дома меньшей массой, но это не означает, что требования к фундаменту становятся формальными. Для каркасной конструкции особенно нежелательны неравномерные перемещения опор: они могут привести к перекосу обвязки, полов, перегородок, оконных и дверных проемов.

Забивная железобетонная свая представляет собой заводской железобетонный элемент с армированием, который погружают в грунт механическим способом. После монтажа верхние части свай приводят к необходимой отметке и соединяют с конструкцией дома через предусмотренную проектом систему оголовков, ростверк или обвязку.

У такого решения есть несколько практических преимуществ:

• не требуется разрабатывать большой объем грунта под сплошной фундамент;
• монтаж не связан с ожиданием набора прочности бетоном, залитым непосредственно на участке;
• железобетон не подвержен гниению и повреждению насекомыми;
• технология позволяет организовать основание на участках со сложным рельефом;
• сваи могут проходить слабые верхние слои почвы и передавать нагрузку глубже;
• после завершения и приемки свайного поля можно переходить к следующим этапам строительства без длительной технологической паузы на твердение монолита.

При этом утверждение, что свайный фундамент подходит буквально для любого участка без дополнительных проверок, было бы слишком упрощенным. Даже при использовании заводских железобетонных элементов необходимо определить условия грунта, нагрузки от здания и возможность безопасной работы сваебойной техники.

Сначала оценивают не сваю, а участок и дом

Распространенная ошибка — начинать выбор с размера свай или количества опор. Эти параметры являются результатом расчета, а не исходной точкой. Сначала необходимо понять, что именно будет стоять на фундаменте и в каких геологических условиях.

Характеристики будущего здания

На фундамент передаются нагрузки не только от каркаса. Учитываются перекрытия, кровля, отделка, инженерное оборудование и другие постоянные и временные воздействия. Имеют значение этажность, размеры здания, конфигурация несущих стен, расположение тяжелых элементов и конструктивная схема нижней обвязки.

Например, два одноэтажных каркасных дома одинаковой площади могут потребовать различного расположения свай, если в одном предусмотрена простая прямоугольная схема несущих стен, а в другом — несколько пристроек, терраса, сложная геометрия и дополнительные концентрированные нагрузки.

Условия грунта

Смысл свайного основания заключается в передаче нагрузок через систему отдельных опор, поэтому необходимо понимать строение грунтовой толщи. Особенно внимательно оценивают участки со слабым верхним слоем, высокой влажностью, неоднородным грунтом и выраженным морозным пучением.

Положение грунтовых слоев может заметно меняться даже в пределах одного участка. Поэтому простой вывод по внешнему виду почвы или информации от владельца соседнего дома не заменяет обследование конкретного места строительства.

Рельеф и подъезд техники

Забивные сваи удобны на участке с перепадом высот, поскольку верхние отметки опор можно привести к требуемому уровню, не создавая массивную выравнивающую насыпь. Но у технологии есть обратная сторона: к точкам монтажа должна добраться установка.

До начала работ проверяют:

• ширину и состояние подъезда;
• наличие ворот, заборов и других ограничений;
• положение воздушных коммуникаций;
• возможность перемещения техники непосредственно по участку;
• расположение существующих строений;
• место для выгрузки и подачи свай;
• наличие подземных коммуникаций в рабочей зоне.

Что такое свайное поле и почему оно важнее количества свай

Свайным полем называют схему расположения всех опор под зданием. Задача проектирования состоит не в том, чтобы поставить как можно больше свай, а в том, чтобы рационально разместить их относительно несущих конструкций и распределения нагрузок.

В типовой логике опоры предусматривают под ответственными узлами конструкции: углами, пересечениями и примыканиями несущих стен, а затем добавляют промежуточные сваи в соответствии с расчетной схемой. Но конкретный шаг между ними нельзя назначить универсально без учета проекта.

При разработке свайного поля должны быть согласованы как минимум:

• контур здания;
• несущие наружные и внутренние стены;
• места передачи сосредоточенных нагрузок;
• тип нижней обвязки или ростверка;
• размеры и характеристики свай;
• отметки верхней части опор;
• отдельные основания под террасы, крыльца и пристройки, если они предусмотрены проектом.

Избыточное количество опор не исправляет ошибки компоновки автоматически. Если важный несущий узел оказывается между сваями или обвязка не рассчитана на возникающий пролет, проблема остается даже при большом общем числе элементов.

Как ЖБ свая работает в грунте

После забивки свая взаимодействует с грунтом по своей поверхности и нижней части. Конкретный механизм восприятия нагрузки зависит от грунтовых условий и расчетной схемы. Практически это позволяет использовать более глубокие и устойчивые слои вместо того, чтобы полностью полагаться на состояние грунта непосредственно у поверхности.

Именно поэтому свайная технология представляет интерес для участков, где поверхностный слой недостаточно стабилен для простого мелкозаглубленного основания. Но глубина погружения не должна определяться принципом «чем глубже, тем лучше»: необходима расчетная достаточность.

При монтаже также контролируют фактическое поведение свай при погружении. Резкое отличие одной опоры от соседних может указывать на изменение грунтовых условий, препятствие или другую особенность, которую нельзя просто игнорировать.

Чем забивные ЖБ сваи отличаются от других оснований

Критерий	Забивные ЖБ сваи	Монолитное основание
Земляные работы	Обычно локальные и сравнительно небольшие	Могут потребоваться выемка грунта, траншеи или подготовка площадки
Твердение бетона на участке	Сама свая является готовым железобетонным элементом	После бетонирования необходим технологический период набора прочности
Работа на перепаде рельефа	Можно формировать опоры с разными фактическими отметками заглубления	Часто требуется дополнительная подготовка основания и изменение конструкции
Техника	Необходима возможность работы сваебойной установки	Нужна техника и оборудование, соответствующие выбранной монолитной технологии
Главная контрольная точка	Положение, погружение и отметки свай	Подготовка основания, армирование, опалубка, бетонирование и выдерживание

Нельзя сделать универсальный вывод, что один тип фундамента во всех случаях лучше другого. Свайное основание особенно интересно там, где его конструктивные особенности действительно решают задачу участка: позволяют отказаться от большого объема земляных работ, пройти нестабильный поверхностный грунт или упростить строительство на рельефе.

Как подготовиться к монтажу свай

Чем лучше исходные данные подготовлены до приезда техники, тем меньше вероятность, что решения придется менять непосредственно во время забивки. Желательно отделять проектный этап от монтажного: сначала определить расположение дома и опор, а затем выполнять работы по готовой схеме.

1. Зафиксировать положение дома. Необходимо определить контур здания на участке с учетом выбранной посадки и будущих пристроек.
2. Подготовить конструктивную схему. Исполнителю нужны размеры, расположение несущих стен и элементы, создающие существенные нагрузки.
3. Оценить грунтовые условия. Объем необходимых исследований зависит от объекта, участка и имеющейся информации.
4. Составить свайное поле. На схеме фиксируют положение каждой опоры относительно осей здания.
5. Проверить доступ техники. Недостаточно, чтобы установка въехала в ворота: ей необходимо работать во всех предусмотренных точках.
6. Подготовить участок. Из рабочей зоны убирают предметы и конструкции, препятствующие безопасному перемещению и забивке.
7. Выполнить разметку. Положение свай переносят из проекта на местность и проверяют основные размеры.
8. После монтажа провести контроль. Проверяют соответствие фактического свайного поля проектной схеме перед устройством обвязки.

Что происходит во время забивки

Железобетонную сваю устанавливают в проектной точке и погружают в грунт специальной техникой. При этом важно контролировать вертикальность и положение элемента, поскольку после забивки возможность корректировки существенно ограничена.

Когда сваи установлены, их верхние части необходимо привести к отметкам, предусмотренным конструкцией фундамента. Дальнейшее решение зависит от проекта: сверху могут использоваться металлические оголовки либо другая система соединения опор с несущей частью здания.

Для каркасного дома геометрия верхней плоскости особенно существенна. Нижняя обвязка должна получить подготовленное основание, позволяющее собрать конструкцию без попыток компенсировать заметные перепады случайными подкладками.

Что проверить после монтажа

Приемка свайного поля не должна ограничиваться визуальным впечатлением, что все элементы находятся примерно на своих местах. До начала монтажа деревянной конструкции полезно сверить фактический результат с проектом.

Основные контрольные точки:

• количество установленных свай соответствует принятой схеме;
• опоры находятся в предусмотренных проектом местах;
• сохранены необходимые геометрические размеры и диагонали;
• верхние отметки подготовлены под выбранную систему обвязки;
• оголовки, если они предусмотрены, установлены в соответствии с конструктивным решением;
• нет элементов с очевидными повреждениями, требующими дополнительной оценки;
• учтены опоры под внутренними несущими конструкциями и предусмотренными пристройками.

Особого внимания заслуживает соответствие фундамента проекту самого дома. Бывает, что свайное поле рассчитывают по ранней версии планировки, а до строительства положение внутренних стен или размеры пристройки меняют. В результате фундамент и верхняя конструкция перестают совпадать по расчетной схеме.

Почему оголовки и обвязка имеют значение

Даже правильно установленная свая является лишь частью фундамента. Нагрузку от каркасного здания необходимо корректно передать на систему опор. Для этого верх свай связывают с несущей конструкцией дома.

Металлический оголовок создает подготовленную площадку для соединения с расположенными выше элементами. Его размеры, положение и способ соединения выбирают с учетом конструкции основания дома. Нельзя рассматривать оголовок отдельно от нижней обвязки: они должны работать как согласованный узел.

При деревянной обвязке также необходимо учитывать защиту материала от неблагоприятного увлажнения в местах сопряжения и конструктивные требования конкретного проекта.

Сложный рельеф: где свайная схема особенно удобна

При заметном перепаде высот попытка сначала сформировать абсолютно горизонтальную площадку может потребовать значительного перемещения грунта, устройства насыпей или подпорных конструкций. Свайная схема позволяет в ряде случаев уменьшить объем такой подготовки.

Опоры погружают до предусмотренного проектом состояния, после чего их верхние части формируют в общей системе отметок. Дом в результате может располагаться горизонтально без полного выравнивания природного рельефа.

Однако это не означает, что склон можно оставлять без оценки. Необходимо учитывать устойчивость грунтового массива, поверхностный сток воды, эрозию и возможность нормальной работы техники. Сваи решают задачу передачи нагрузки здания, но не заменяют все мероприятия по организации сложного участка.

Строительство при высоком уровне влаги

Для влажных участков железобетон интересен своей стойкостью к биологическому разрушению: материал не гниет и не является пищевой средой для насекомых. Кроме того, свайная схема позволяет поднять деревянные элементы дома над поверхностью земли.

Но свайный фундамент не отменяет водоотведение. Если вода постоянно собирается под зданием, это ухудшает условия эксплуатации подпольного пространства и прилегающих конструкций. Поэтому планировку участка, отвод поверхностных осадков и инженерные решения необходимо рассматривать отдельно.

Можно ли монтировать свайный фундамент зимой

Применение готовых железобетонных элементов уменьшает зависимость непосредственно свайных работ от процессов твердения бетона на строительной площадке. Поэтому забивную технологию можно применять и в холодный период, если состояние участка позволяет безопасно работать технике и соблюдается технология выполнения работ.

При этом сезон не отменяет подготовительных задач. Необходимо обеспечить подъезд, определить положение проектных точек и учитывать фактическое состояние поверхности грунта. Если снег закрывает рельеф или мешает точной разметке, площадку следует подготовить до начала монтажа.

Типичные ошибки при устройстве фундамента каркасного дома

Выбирать число свай только по площади дома

Площадь сама по себе не показывает расположение нагрузок. Более важны конструктивная схема, пролеты обвязки и положение несущих стен. Правильный подход — проектировать свайное поле под конкретный дом.

Сначала забить сваи, потом адаптировать проект

Такой порядок создает риск, что опоры окажутся не под теми конструкциями, которые должны передавать на них нагрузку. Сначала определяют архитектуру и несущую схему, затем проектируют фундамент.

Не учитывать будущие пристройки

Крыльцо, веранда или терраса могут иметь собственное основание. Если эти элементы предусмотрены заранее, их лучше учитывать еще при проектировании, чтобы не решать вопрос с дополнительными опорами после строительства основного дома.

Ориентироваться только на соседний участок

Опыт соседней стройки полезен как дополнительная информация, но он не гарантирует идентичности грунтов. Слои могут менять толщину и свойства на небольшом расстоянии.

Игнорировать логистику

Проект может быть технически подходящим, но трудновыполнимым, если сваебойная установка не может безопасно подъехать к части точек. Возможность монтажа необходимо проверять до доставки материалов и техники.

Не сверять фундамент перед сборкой дома

Ошибку положения опоры проще обнаружить до установки нижней обвязки. Поэтому после завершения свайных работ полезно выполнить отдельную проверку геометрии и соответствия проекту.

Когда забивные ЖБ сваи особенно рациональны

Рассматривать такую конструкцию в первую очередь имеет смысл, если на участке присутствует один или несколько факторов:

• слабый или неоднородный поверхностный грунт;
• выраженное сезонное пучение;
• повышенная влажность грунта;
• перепад рельефа;
• желание сократить объем земляных операций;
• необходимость избежать технологической паузы, связанной с твердением монолитного бетона на месте;
• возможность беспрепятственного доступа сваебойной техники.

Если же площадка сильно стеснена, рядом расположены чувствительные к динамическому воздействию сооружения либо техника физически не может занять необходимые позиции, следует оценивать другие конструктивные варианты. Решение принимают не по названию технологии, а по совместимости с конкретным объектом.

Какие вопросы задать исполнителю до начала работ

Хорошая подготовка договора и технического задания помогает отделить конкретную технологическую схему от общих обещаний. До согласования работ полезно получить ясные ответы на несколько вопросов.

• На основании каких исходных данных выбираются параметры свай?
• Кто составляет свайное поле и какие данные проекта дома для этого требуются?
• Какие характеристики свай будут указаны в документации?
• Как проверяется соответствие фактических точек проектной разметке?
• Каким образом контролируется положение свай во время забивки?
• Что происходит, если одна из свай погружается заметно иначе, чем соседние?
• Как формируются верхние отметки под обвязку?
• Какие документы передаются после выполнения работ?
• Что именно относится к фундаментным работам, а какие операции выполняются отдельно?

Чем конкретнее ответы, тем проще заранее сопоставить проект дома, свайное поле и фактический результат монтажа.

Как принять решение без лишнего риска

Для каркасного дома забивные железобетонные сваи дают понятные конструктивные преимущества: готовые заводские опоры не требуют твердения на площадке, устойчивы к биологическому разрушению, позволяют уменьшить объем земляных работ и могут применяться на участках, где поверхностный грунт осложняет устройство обычного основания.

Но фундамент становится надежным не благодаря одному материалу свай. Результат зависит от последовательности решений: сначала определяют конструкцию дома и условия участка, затем проектируют свайное поле, проверяют доступ техники, выполняют монтаж и только после контроля фактической геометрии переходят к обвязке и строительству каркаса.

Поэтому практический выбор начинается не с вопроса «сколько свай нужно», а с подготовки исходных данных. План дома, несущая схема, сведения о грунте, рельеф и условия монтажа позволяют определить, подходит ли забивной железобетонный фундамент конкретному объекту и каким он должен быть.
