Катушка индуктивности в цепи: ключ к стабильности и фильтрации сигналов

В мире электроники существуют компоненты, знакомые каждому: резисторы, конденсаторы, светодиоды. Но есть и «серые кардиналы» — элементы, чья роль не так очевидна, но без которых немыслима работа практически любого современного устройства, от смартфона до блока питания компьютера. Одним из таких незаметных героев является катушка индуктивности. На первый взгляд, это просто моток проволоки, но её влияние на электрическую цепь колоссально. Для многих начинающих радиолюбителей её функции остаются загадкой, хотя широкий ассортимент этих компонентов доступен на специализированных порталах, таких как https://radaelectron.ru. Цель этой статьи — раз и навсегда разобраться, что это за компонент, как он работает и, самое главное, зачем катушка индуктивности нужна в электрической цепи.

Что такое катушка индуктивности и как она работает?

Если говорить предельно просто, катушка индуктивности (или индуктор) — это пассивный электронный компонент, представляющий собой проводник, намотанный в виде спирали или винтовой линии. Часто для усиления её свойств проводник наматывают на специальный сердечник из ферромагнитного материала. Несмотря на кажущуюся простоту, её поведение в цепи основано на фундаментальном явлении — электромагнитной индукции.

Физическое устройство: простота и гениальность

Конструкция индуктора может варьироваться, но базовые элементы остаются неизменными:

1. Обмотка. Это изолированный медный или алюминиевый провод, который и формирует витки катушки. Толщина провода и количество витков напрямую влияют на характеристики компонента.
2. Сердечник (магнитопровод). Это материал, находящийся внутри обмотки. Он служит для концентрации и усиления магнитного поля. Катушки бывают бескаркасными (с воздушным сердечником) или с сердечниками из различных материалов (ферриты, пермаллой, карбонильное железо). Выбор материала сердечника определяет рабочую частоту и мощность катушки.
3. Каркас. Диэлектрическая основа, на которую наматывается провод. Он обеспечивает механическую прочность и стабильность формы катушки.

Именно сочетание этих элементов наделяет катушку её уникальными свойствами.

Магия в действии: принцип электромагнитной индукции

Чтобы понять, зачем нужна катушка, нужно заглянуть в суть физических процессов. Когда по проводнику (нашей обмотке) начинает течь электрический ток, вокруг него мгновенно возникает магнитное поле. Витки катушки сконструированы так, чтобы это поле концентрировалось внутри неё, накапливая энергию.

Ключевое свойство катушки индуктивности — это её «инерционность» по отношению к току. Она противодействует любым изменениям тока, подобно тому как тяжелый маховик сопротивляется изменению скорости вращения.

Как это происходит? Когда ток в цепи пытается измениться (увеличиться или уменьшиться), изменяется и созданное им магнитное поле. Согласно закону Фарадея, любое изменение магнитного потока, пронизывающего контур, порождает в этом контуре электродвижущую силу (ЭДС). В случае с катушкой это явление называется ЭДС самоиндукции. Важнейший момент заключается в том, что эта ЭДС всегда направлена так, чтобы помешать изменению тока, которое её вызвало (правило Ленца).

• Если ток пытается возрасти, катушка генерирует ЭДС, направленную против основного тока, замедляя его рост.
• Если ток пытается уменьшиться (например, при отключении питания), катушка генерирует ЭДС, направленную в ту же сторону, что и основной ток, пытаясь его поддержать и замедляя его спад.

Таким образом, катушка сглаживает резкие скачки и падения тока, делая его более стабильным. Она не потребляет активную энергию (как резистор, превращающий её в тепло), а временно накапливает её в магнитном поле, чтобы затем вернуть обратно в цепь.

Ключевой параметр: что такое индуктивность (l)?

Способность катушки накапливать энергию в магнитном поле и противодействовать изменению тока характеризуется её главным параметром — индуктивностью. Она измеряется в Генри (Гн) и обозначается буквой L. Один Генри — это очень большая величина, поэтому на практике чаще используют миллигенри (мГн, 10^-3 Гн), микрогенри (мкГн, 10^-6 Гн) и наногенри (нГн, 10^-9 Гн).

Индуктивность показывает, какая ЭДС самоиндукции возникает в катушке при изменении тока в ней на один Ампер за одну секунду. Чем выше индуктивность, тем сильнее катушка «сопротивляется» изменениям тока и тем больше энергии она способна запасти в своем магнитном поле.

Основные функции катушки индуктивности в электронных схемах

Теперь, когда мы разобрались с физикой процесса, перейдем к самому главному — практическому применению. Зачем инженеры ставят этот компонент в схемы? Оказывается, его «инерционность» и способность накапливать энергию открывают массу возможностей для управления электрическими сигналами. Все функции катушки прямо или косвенно вытекают из её основного свойства — противодействия изменению тока.

1. фильтрация помех и сглаживание пульсаций

Это, пожалуй, самая распространенная задача, которую решают с помощью катушек индуктивности. В этой роли катушку часто называют дросселем. Суть её работы как фильтра заключается в разном отношении к постоянному и переменному току.

• Для постоянного тока (DC), который не меняет своего значения, катушка представляет собой просто кусок провода с очень низким сопротивлением. Она практически не мешает его протеканию.
• Для переменного тока (AC), который постоянно меняет свою величину и направление, катушка создает значительное сопротивление, называемое индуктивным сопротивлением (X_L). Это сопротивление тем выше, чем выше частота переменного тока.

Это свойство делает катушку идеальным высокочастотным фильтром. Она «пропускает» постоянный ток или низкочастотные сигналы, но эффективно «блокирует» или «гасит» высокочастотные помехи, шумы и пульсации. Именно поэтому дроссели — обязательный компонент во входных цепях блоков питания, в звуковых фильтрах и в цепях защиты от электромагнитных помех (EMI-фильтры).

В роли фильтра катушка индуктивности работает как охранник на входе в клуб: пропускает «своих» (постоянный ток) и останавливает «посторонних» (высокочастотные помехи).

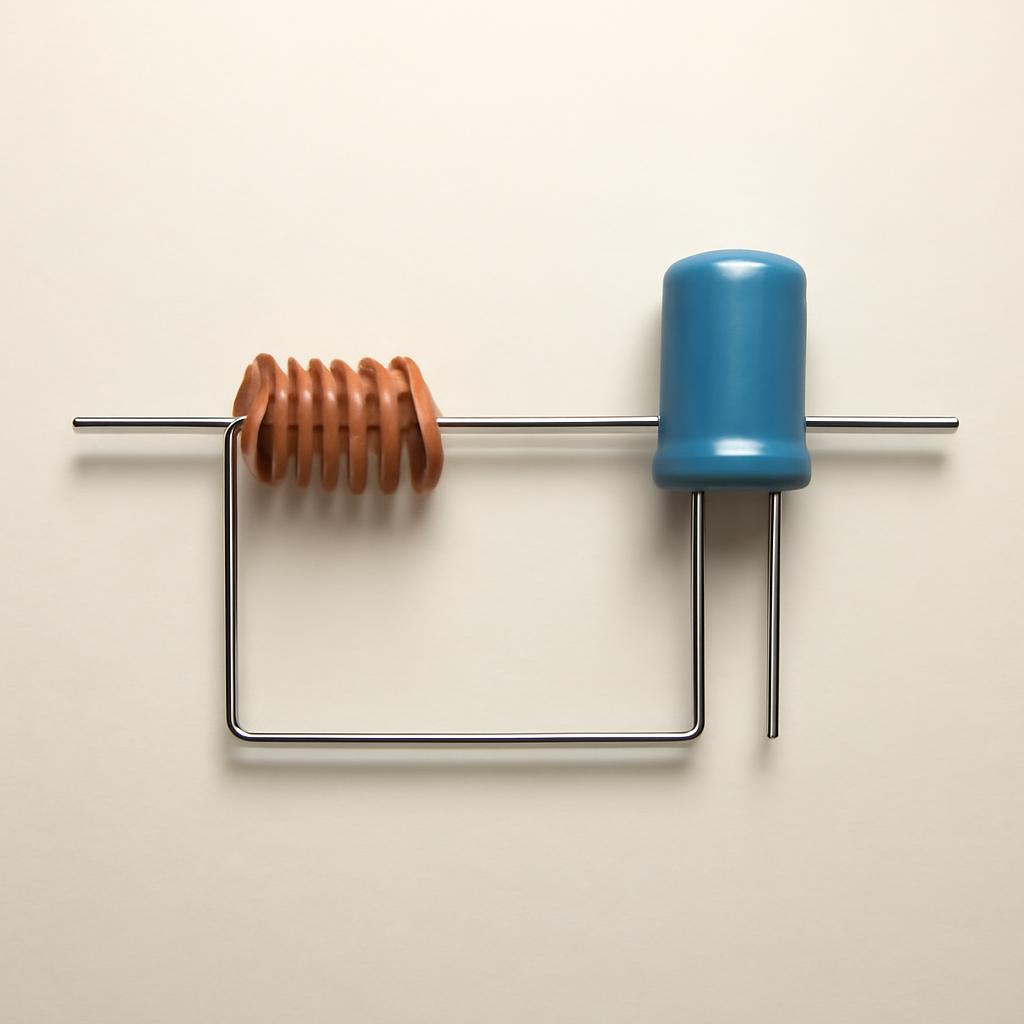

2. создание колебательных контуров (LC-контуров)

Если соединить катушку индуктивности (L) с конденсатором (C), получится одна из самых фундаментальных схем в радиотехнике — колебательный контур. В таком контуре возникает удивительный процесс: энергия периодически перекачивается из электрического поля конденсатора в магнитное поле катушки и обратно. Этот процесс происходит с определенной частотой, которая называется резонансной.

Резонансная частота зависит от номиналов индуктивности (L) и ёмкости (C). Изменяя один из этих параметров (например, индуктивность катушки с переменной индуктивностью), можно настраивать контур на нужную частоту. Это свойство лежит в основе:

1. Радиоприемников и передатчиков: LC-контур позволяет выделить из всего многообразия радиоволн в эфире сигнал только одной, нужной радиостанции.
2. Генераторов сигналов (осцилляторов): они создают электрические колебания строго определенной частоты, которые используются в тактовых генераторах процессоров, в синтезаторах частоты и многих других устройствах.
3. Фильтров для выделения или подавления конкретных частот: в отличие от простого дросселя, LC-контур может быть настроен на очень узкую полосу частот.

3. накопление энергии в импульсных источниках питания

Современная электроника была бы немыслима без компактных и эффективных импульсных блоков питания (DC-DC преобразователей). И катушка индуктивности играет в них центральную роль — роль временного накопителя энергии. Рассмотрим на примере понижающего преобразователя (Buck converter):

1. Фаза накопления: Электронный ключ (транзистор) на короткое время подключает катушку к источнику питания. Ток через катушку начинает плавно нарастать, и она запасает энергию в своем магнитном поле.
2. Фаза отдачи: Ключ размыкается. Катушка, стремясь поддержать ток, генерирует ЭДС самоиндукции. Накопленная энергия через диод отдается в нагрузку.

Этот цикл повторяется тысячи или даже миллионы раз в секунду. Регулируя длительность фазы накопления, можно очень точно управлять выходным напряжением. Благодаря катушке, которая сглаживает ток и переносит энергию, такие преобразователи достигают КПД выше 90%, что невозможно для старых линейных стабилизаторов.

В импульсных преобразователях катушка работает как энергетический буфер: она «впитывает» энергию порциями от источника, а затем плавно и непрерывно отдает её потребителю.

Выбор типа сердечника катушки: сравнительная таблица

Эффективность катушки во многом зависит от материала сердечника. Выбор определяется областью применения, рабочими частотами и требуемой мощностью.

Тип сердечника	Преимущества	Недостатки	Типичное применение
Воздушный (без сердечника)	Отсутствие потерь в сердечнике, высокая линейность, работа на очень высоких частотах (ВЧ/СВЧ).	Низкая индуктивность, большие габариты для получения значительной индуктивности, чувствительность к внешним полям.	ВЧ-контуры в радиоприемниках, передатчиках, измерительной аппаратуре.
Ферритовый	Высокая индуктивность при малых размерах, хорошие характеристики на средних и высоких частотах (до сотен МГц), низкие потери.	Хрупкость, насыщение при больших токах, температурная зависимость параметров.	Импульсные блоки питания, фильтры помех (EMI), трансформаторы, дроссели.
Из карбонильного железа	Высокая стабильность параметров (особенно температурная), плавное насыщение, работа при больших токах.	Более высокие потери по сравнению с ферритами на ВЧ, более дорогие.	Высококачественные фильтры, силовые дроссели в мощных преобразователях, цепи, требующие стабильности.
Из трансформаторной стали	Очень высокая индуктивность, способность работать с большими токами и мощностями.	Эффективны только на низких частотах (50/60 Гц), большие габариты и вес, высокие потери на ВЧ.	Сетевые трансформаторы, мощные дроссели для промышленных выпрямителей, фильтры звуковых частот.

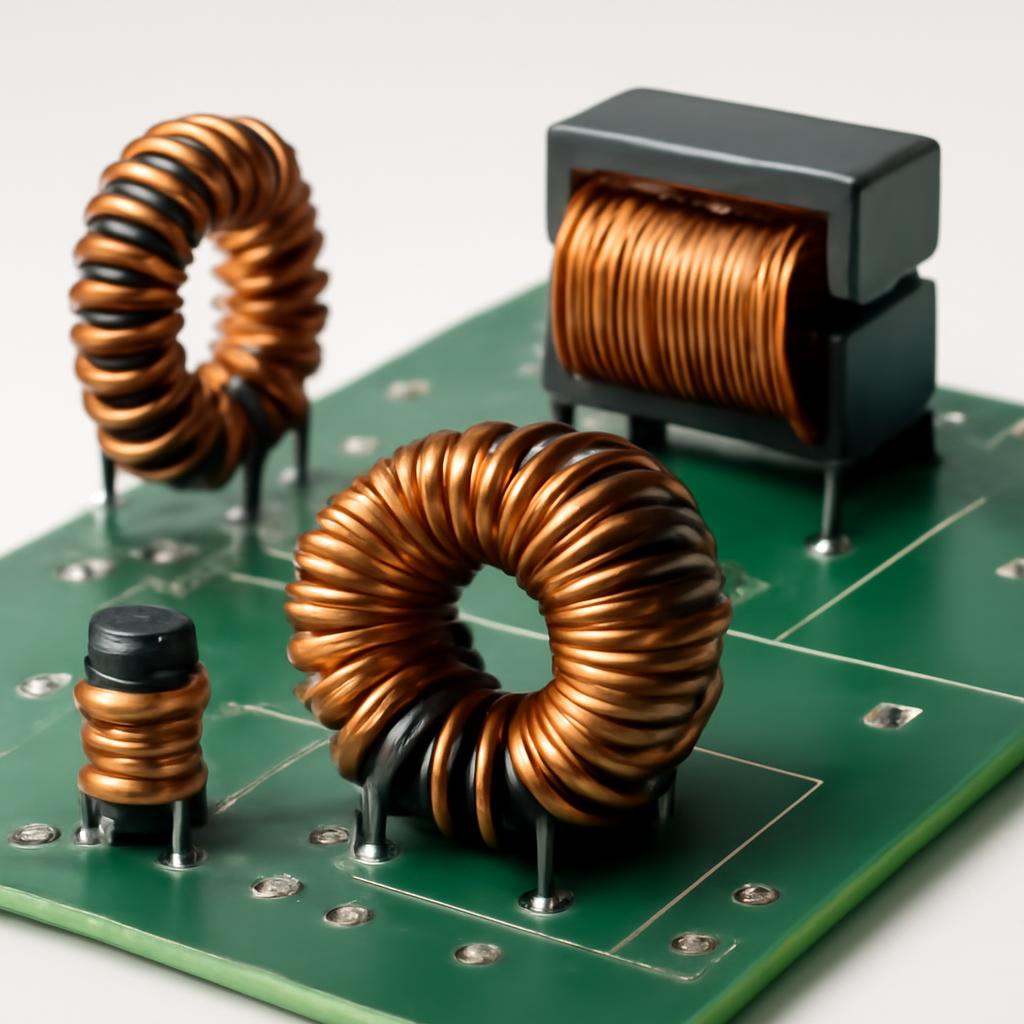

Виды катушек индуктивности и практические советы по выбору

Разобравшись с функциями, мы подходим к не менее важному вопросу: все ли катушки одинаковы? Конечно, нет. Мир индукторов огромен и разнообразен. Выбор конкретного компонента — это всегда компромисс между размером, стоимостью, мощностью и требуемыми электрическими параметрами. Чтобы сделать правильный выбор, необходимо понимать, какие типы катушек существуют и на какие характеристики обращать внимание в первую очередь.

Классификация по конструктивному исполнению

В зависимости от технологии производства и назначения, индукторы можно разделить на несколько больших групп. Каждая группа имеет свою нишу применения.

1. многослойные чип-индукторы (SMD)

Это миниатюрные компоненты для поверхностного монтажа (SMD). Они изготавливаются путем нанесения проводящих слоев на керамическую подложку и их последующего спекания в монолитный блок. Их главные достоинства — крошечные размеры (доли миллиметра), низкая стоимость и идеальная приспособленность для автоматизированных линий сборки электроники. Однако их индуктивность и рабочий ток, как правило, невелики. Они идеально подходят для фильтрации высокочастотных помех в сигнальных линиях смартфонов, планшетов, модулей Wi-Fi и другой компактной техники.

2. намоточные индукторы

Это «классический» тип катушек, где используется физическая намотка провода на каркас или сердечник. Они крупнее SMD-аналогов, но обладают значительно лучшими характеристиками:

• Более высокая индуктивность: позволяют достигать значений в сотни микрогенри и даже миллигенри.
• Высокий рабочий ток: толстый провод позволяет пропускать значительные токи без перегрева.
• Высокая добротность (Q-factor): меньшие потери делают их идеальными для колебательных контуров.

Намоточные индукторы бывают экранированными (с магнитным экраном, который замыкает поле внутри компонента и защищает соседние элементы от наводок) и неэкранированными. Экранированные предпочтительны для плотного монтажа.

3. силовые катушки индуктивности (дроссели)

Это подвид намоточных индукторов, специально спроектированных для работы в цепях с большими токами — в первую очередь, в импульсных источниках питания и DC-DC преобразователях. Их отличительные черты — толстый медный провод для минимизации потерь и массивный сердечник из материала, устойчивого к насыщению (например, из карбонильного железа или специальных ферритовых сплавов).

Ключевые параметры при выборе индуктивности

При чтении технической документации (datasheet) на катушку вы столкнетесь с набором параметров. Понимание их значения — ключ к успешному проектированию схемы.

Индуктивность (L)

Основной параметр, который определяется расчетом схемы. Для фильтра — чем выше индуктивность, тем лучше подавляются низкочастотные пульсации. Для DC-DC преобразователя — величина индуктивности влияет на уровень пульсаций выходного тока и КПД. В колебательном контуре — вместе с емкостью задает резонансную частоту.

Номинальный рабочий ток (Rated Current)

Один из самых критичных параметров. Производители обычно указывают два значения тока:

1. По тепловому нагреву (RMS Current): Максимальный постоянный ток, при котором температура катушки повышается на определенную величину (например, на 40°C) за счет омических потерь в обмотке. Превышение этого тока ведет к перегреву и выходу компонента из строя.
2. По насыщению (Saturation Current, I_sat): Ток, при котором индуктивность катушки падает на заданный процент (например, на 20-30%) из-за насыщения магнитного сердечника. Это явление особенно опасно в импульсных преобразователях, так как резкое падение индуктивности приводит к неконтролируемому росту тока, способному сжечь силовой ключ (транзистор).

При выборе силовой катушки всегда нужно ориентироваться на меньшее из двух значений тока — по нагреву или по насыщению. Рабочий ток в схеме не должен превышать этот предел с запасом в 20-30%.

Сопротивление постоянному току (DCR)

Это обычное электрическое сопротивление провода, из которого сделана обмотка. Чем оно ниже, тем лучше. Низкий DCR означает меньшие потери энергии на нагрев (P = I²R), а значит, более высокий КПД устройства. Для силовых индукторов этот параметр измеряется в миллиомах (мОм).

Добротность (Q-Factor)

Безразмерная величина, характеризующая качество катушки как накопителя энергии. Это отношение её индуктивного сопротивления к активному сопротивлению (DCR) на определенной частоте. Чем выше добротность, тем меньше энергии теряется в виде тепла. Высокая добротность критически важна для резонансных LC-контуров, так как она определяет остроту резонанса и эффективность фильтрации.

Собственная резонансная частота (SRF)

Любая реальная катушка обладает не только индуктивностью, но и небольшой паразитной емкостью между витками. На некоторой частоте, называемой собственной резонансной, индуктивное и емкостное сопротивления катушки становятся равны. Выше этой частоты катушка перестает вести себя как индуктор и начинает проявлять свойства конденсатора. Рабочая частота сигнала в цепи всегда должна быть значительно ниже SRF катушки.

Основные сферы применения индукторов

Катушки индуктивности используются практически во всех отраслях электроники. Распределение их применения наглядно демонстрирует, насколько важен этот компонент для современных технологий.

Как видно из диаграммы, львиная доля индукторов приходится на силовую электронику — блоки питания, DC-DC преобразователи и стабилизаторы. Это связано с глобальным трендом на повышение энергоэффективности и миниатюризацию устройств. Значительные доли также занимают беспроводные технологии (где катушки незаменимы в ВЧ-контурах) и автомобильная промышленность, которая с каждым годом насыщается все большим количеством электронных систем.

Выбор правильной катушки индуктивности — это не поиск компонента с максимальными параметрами, а нахождение оптимального баланса между индуктивностью, током, размером, DCR и ценой для конкретной задачи.

## Практические аспекты: неисправности, диагностика и самостоятельное изготовление Теоретические знания о катушках индуктивности — это основа, но на практике радиолюбители и инженеры сталкиваются с реальными проблемами: как понять, что катушка вышла из строя, почему она «свистит» в блоке питания и стоит ли пытаться намотать индуктор самостоятельно? Давайте разберем эти насущные вопросы.

Типичные неисправности и их признаки

Катушка индуктивности, будучи пассивным компонентом, довольно надежна, но не вечна. Чаще всего проблемы возникают из-за неправильного выбора компонента или экстремальных условий эксплуатации.

1. перегрев

Симптомы: Потемнение или оплавление изоляции провода, характерный запах горелого лака, повышенная температура компонента и окружающего пространства на плате.
Причины:

• Превышение номинального тока (RMS). Ток, протекающий через катушку, слишком велик для ее сечения провода, что вызывает чрезмерные омические потери (I²R).
• Высокие потери в сердечнике на рабочей частоте. Неправильно подобранный материал сердечника может сильно нагреваться из-за вихревых токов и потерь на гистерезис.
• Плохая вентиляция в корпусе устройства, не позволяющая отводить тепло.

Последствия: Перегрев может привести к короткому замыканию между витками из-за расплавления лаковой изоляции, а в худшем случае — к обрыву провода или повреждению соседних компонентов.

2. насыщение сердечника

Симптомы: Эта неисправность менее очевидна визуально. В импульсных источниках питания она проявляется как резкое снижение КПД, перегрев силового ключа (транзистора), появление высокочастотного писка, значительное увеличение пульсаций выходного напряжения.
Причины: Протекающий через катушку ток превышает ее ток насыщения (I_sat). Магнитное поле становится настолько сильным, что сердечник больше не может его усиливать.
Последствия: Индуктивность резко падает. Катушка перестает выполнять свою функцию сглаживания тока, что приводит к огромным пиковым токам через силовой ключ, способным мгновенно его уничтожить.

3. акустический шум («свист дросселя»)

Симптомы: Катушка издает слышимый писк или жужжание, особенно под нагрузкой. Частота шума может меняться в зависимости от нагрузки на устройство.
Причины: Явление называется магнитострикцией. Магнитное поле, изменяющееся с высокой частотой (обычно частотой ШИМ-контроллера в блоке питания), заставляет витки обмотки и сам сердечник микроскопически вибрировать. Если эта частота попадает в слышимый диапазон (20 Гц – 20 кГц), мы слышим писк.
Последствия: Обычно это не является признаком неисправности и не угрожает работе устройства, но может сильно раздражать пользователя. В редких случаях сильная вибрация может привести к механическому износу изоляции.

Как проверить катушку индуктивности?

Диагностика индуктора — задача нетривиальная, так как простой мультиметр дает очень ограниченную информацию. Для полноценной проверки требуется специализированное оборудование.

Метод диагностики	Что можно проверить	Преимущества	Недостатки
Мультиметр (в режиме омметра)	Только обрыв цепи.	Доступность, простота использования.	Не позволяет измерить индуктивность. Практически невозможно обнаружить межвитковое замыкание, так как DCR и так очень низкое.
LCR-метр	Индуктивность (L), сопротивление (DCR), добротность (Q).	Высокая точность, возможность сравнить измеренные параметры с заявленными в документации. Позволяет выявить большинство неисправностей.	Специализированный и относительно дорогой прибор. Тестирование обычно требует выпаивания компонента из платы.
Осциллограф (с токовым щупом)	Форму тока через катушку в реальных условиях работы схемы.	Позволяет диагностировать динамические проблемы, такие как насыщение сердечника (форма тока становится нелинейной, пилообразная форма искажается).	Требует наличия осциллографа и токового щупа. Необходимы навыки для интерпретации осциллограмм.

Самостоятельное изготовление: когда это оправдано?

С развитием промышленного производства и доступностью компонентов, самостоятельная намотка катушек стала скорее уделом энтузиастов и специфических задач, чем необходимостью. Тем не менее, это может быть оправдано в нескольких случаях:

• Эксперименты и прототипирование: Когда нужно быстро подобрать индуктивность для макета, проще намотать несколько витков на подходящем каркасе, чем ждать заказа.
• Ремонт старой техники: Иногда найти замену сгоревшему дросселю в винтажном устройстве невозможно, и проще намотать аналог по образцу.
• Создание ВЧ-контуров: В высокочастотных схемах (например, для радиолюбительских приемников) часто требуются бескаркасные катушки с очень точными параметрами, которые проще изготовить вручную, настраивая по месту.

Однако для серийного производства, ответственных узлов (особенно силовых) и компактных устройств использование готовых промышленных индукторов является единственно верным решением. Они гарантируют стабильность параметров, соответствие стандартам безопасности и миниатюрные размеры, недостижимые в домашних условиях.

Самостоятельная намотка катушки — это ценный навык для понимания сути ее работы, но в современных реалиях для большинства применений предпочтительнее использовать готовые компоненты с известными и гарантированными характеристиками.

## Будущее индукторов: тенденции миниатюризации и новые технологии Мир электроники не стоит на месте. Требования к устройствам постоянно растут: они должны становиться меньше, мощнее, энергоэффективнее и работать дольше от одного заряда батареи. Эти тренды напрямую влияют на разработку всех электронных компонентов, и катушки индуктивности не являются исключением. Из простого мотка проволоки они превращаются в высокотехнологичные изделия, стоящие на переднем крае инженерной мысли. Рассмотрим ключевые направления, в которых развивается индустрия индукторов.

Тренд №1: экстремальная миниатюризация

Главный и самый очевидный тренд — это уменьшение размеров. По мере того как носимая электроника, смартфоны и модули «Интернета вещей» (IoT) становятся все более компактными, пространство на печатной плате превращается в настоящую драгоценность. Производители индукторов отвечают на этот вызов, выпуская все более миниатюрные компоненты.

Если еще несколько лет назад стандартными считались SMD-корпуса размером 0805 (2.0×1.2 мм) или 0603 (1.6×0.8 мм), то сегодня в массовом производстве находятся компоненты типоразмеров 0201 (0.6×0.3 мм) и даже 01005 (0.4×0.2 мм), которые едва различимы невооруженным глазом. Достичь этого позволяет переход от классической намотки к тонкопленочным и многослойным технологиям, где витки формируются методами фотолитографии, аналогично производству микросхем. Основная сложность заключается в том, чтобы в таком крошечном объеме сохранить приемлемые значения индуктивности и рабочего тока, что толкает ученых на разработку новых материалов с более высокой магнитной проницаемостью.

Тренд №2: повышение энергоэффективности

Борьба за каждый милливатт-час энергии — вторая важнейшая задача. В импульсных преобразователях именно катушка индуктивности является одним из основных источников потерь. Эти потери складываются из двух составляющих:

• Потери в обмотке: Зависят от сопротивления провода (DCR). Инженеры работают над созданием проводов с более высокой проводимостью и оптимизацией геометрии намотки для уменьшения этого параметра.
• Потери в сердечнике: Возникают из-за перемагничивания материала на высоких частотах. Ведутся активные исследования в области новых мягких магнитных материалов, таких как композиты на основе порошков металлов и новые ферритовые составы, которые имеют минимальные потери на частотах в сотни килогерц и даже мегагерцы.

Результатом этой работы становятся силовые дроссели, которые при тех же габаритах способны работать с большими токами и с меньшим нагревом, что напрямую повышает КПД всего устройства и продлевает время его автономной работы.

Тренд №3: интеграция и «умные» индукторы

Следующий логический шаг после миниатюризации — это интеграция. Вместо того чтобы размещать на плате россыпь отдельных пассивных компонентов, инженеры стремятся объединить их в единые модули. Появляются так называемые интегрированные пассивные устройства (IPD), где на одном кристалле или подложке формируются сразу и индукторы, и конденсаторы, и резисторы.
Вершиной этого процесса является концепция Power-System-on-Chip (PSoC), где катушка индуктивности интегрируется непосредственно в кремниевый кристалл вместе с управляющей микросхемой. Это позволяет радикально уменьшить размеры преобразователей напряжения, сократить длину соединительных путей и, как следствие, снизить паразитные эффекты и повысить рабочую частоту до десятков мегагерц. Такие решения пока дороги, но они уже находят применение в самых передовых гаджетах и процессорах.

Часто задаваемые вопросы (FAQ)

Можно ли заменить катушку индуктивности перемычкой или резистором?

Категорически нет. Замена катушки на перемычку (кусок провода) или резистор приведет к полной неработоспособности или выходу устройства из строя. Катушка выполняет уникальную функцию накопления энергии и противодействия изменению тока. Перемычка не обладает индуктивностью и создаст короткое замыкание для переменного тока в фильтре или приведет к мгновенному сгоранию ключа в импульсном преобразователе. Резистор же будет просто рассеивать энергию в виде тепла, а не накапливать ее, нарушая всю логику работы схемы.

Почему новая видеокарта или блок питания издает писк под нагрузкой?

Этот эффект называется «свистом дросселей» и связан с явлением магнитострикции. Силовые катушки в цепях питания работают с высокими импульсными токами. Изменяющееся магнитное поле заставляет витки обмотки и сердечник физически вибрировать с частотой работы преобразователя. Если эта частота оказывается в слышимом человеческим ухом диапазоне (обычно от 2 до 20 кГц), вы слышите писк. Чаще всего это не является дефектом, но может быть неприятным. Производители борются с этим, пропитывая катушки специальным лаком или компаундом, чтобы зафиксировать витки.

Чем катушка индуктивности отличается от трансформатора?

Основное отличие в количестве обмоток и назначении. Катушка индуктивности имеет одну обмотку и работает с энергией в рамках одной электрической цепи (накапливает и отдает). Ее главная задача — взаимодействие с током. Трансформатор имеет две или более индуктивно связанных обмотки (первичную и вторичную) и служит для передачи энергии из одной цепи в другую с изменением напряжения и/или гальванической развязкой. Проще говоря, катушка — это накопитель, а трансформатор — преобразователь.

Всегда ли большее количество витков в катушке означает, что она лучше?

Не всегда. Увеличение числа витков действительно повышает индуктивность, но это влечет за собой и негативные последствия. Во-первых, увеличивается длина провода, а значит, растет его сопротивление постоянному току (DCR), что приводит к большим потерям энергии на нагрев. Во-вторых, увеличивается собственная паразитная емкость между витками, что снижает собственную резонансную частоту (SRF) и ограничивает рабочий частотный диапазон катушки. Выбор количества витков — это всегда компромисс, который должен соответствовать конкретным требованиям схемы.

Может ли катушка индуктивности работать в цепях постоянного тока?

Да, и очень часто. В цепи с чисто постоянным током (который не меняется со временем) катушка ведет себя просто как проводник с низким сопротивлением. Однако ее истинная польза проявляется в цепях, где есть и постоянная, и переменная составляющие. Например, в блоках питания после выпрямителя ток пульсирующий — это постоянный ток, на который наложена переменная составляющая (пульсации). Катушка (дроссель) эффективно пропускает постоянную составляющую к нагрузке и при этом блокирует переменную, сглаживая пульсации и делая выходное напряжение стабильным.

Заключение

В этой статье мы подробно рассмотрели, зачем нужна катушка индуктивности, её принцип действия и ключевые функции в современных схемах. Этот незаменимый компонент отвечает за фильтрацию помех, накопление энергии в импульсных источниках питания и создание колебательных контуров. При выборе индуктора всегда тщательно анализируйте его характеристики, особенно номинальный ток и сопротивление, чтобы обеспечить надежность и эффективность устройства. Не бойтесь углубляться в мир электроники, ведь понимание основ — ключ к созданию собственных уникальных проектов!
